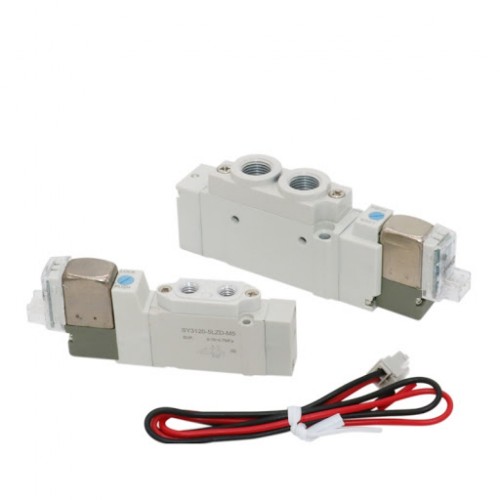

Van điện từ SY3120-4LZD-M5

Mã sản phẩm: SY3120-4LZD-M5

Thông số kỹ thuật:

Loại van: 1 cuộn điện từ,  vị trí đóng/mở, 2 cổng xả, 1 cổng vào và 2 cổng ra

Thuộc dòng van SY3000 series của SMC

Loại van: 5/2 (5 cửa và 2 vị trí đóng mở)

Loại điện áp sử dụng: 220VAC

Cổng cấp khí và chia khí, cổng xả: Ren M5

Tham khảo thêm phụ kiện đi kèm:

Đầu nối nhanh PL06M5, SL06M5

Đế van: SS5Y3-20-02, …

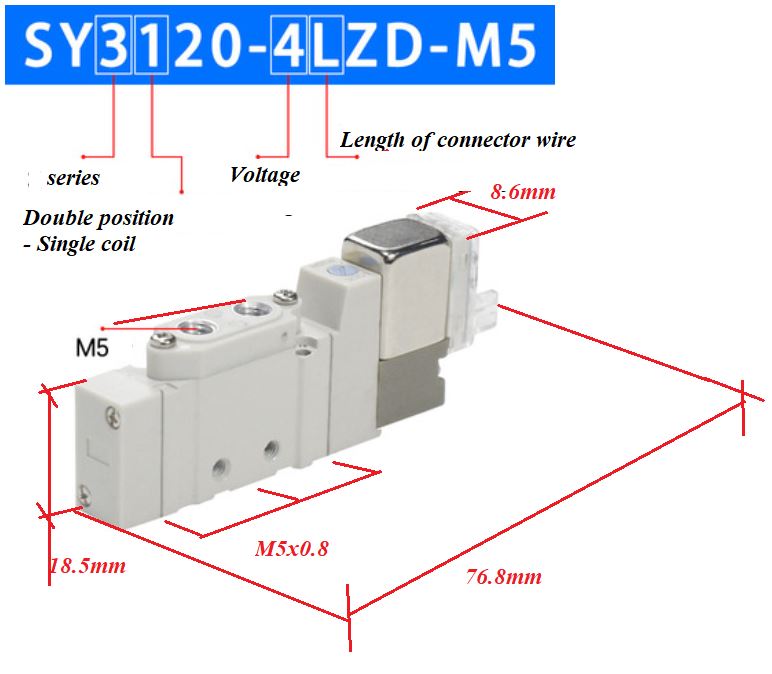

Kích thước của van:

2. Nguyên lý hoạt động của van 5/2

Gọi là van 5/2 vì: có 5 cửa hoạt động, 2 vị trí thuận/nghịch, 2 cổng xả, 1 cổng cấp khí vào.

Van điện từ 5/2 có 1 cổng đưa áp suất khí vào, hãng SMC thường gọi là cổng P

– Van điện từ được cấp 1 nguồn 220VAC hoặc 24VDC, …. Khi đó nguồn điện sẽ sinh ra một lực từ trường. Chính vì lực này sẽ hút trục van chuyển động theo chiều dọc của trục và điều đó khiến cho các cửa van được mở ra để cho khí nén được thông cửa. Cũng vì hoạt động này mà giúp cho van có thể thực hiện nhiệm vụ đó là cấp hoặc đóng dòng khí nén cho các thiết bị cần hoặt động.
