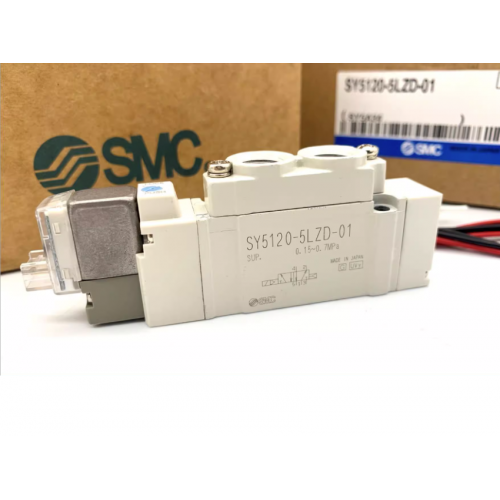

Van điện từ 5 cổng SMC SY5120-5LZD-01

Model: SY5120-5LZD-01

Tiêu chuẩn: SMC

Loại van single coil (1 cuộn van), 5 cửa 2 vị trí

Điện áp coil: 24VDC

Kết nối đầu coil kiểu dây dẫn có giắc cắm (L)

Cổng khí A, B kiểu ren 1/8

Cổng cấp khí vào P ren 1/8

Cổng xả EA, EA ren 1/8

Áp suất hoạt động: 0.15Mpa đến 0.7Mpa

Nhiệt độ hoạt động: -10 đến 50 độ C

Tác động manual: Kiểu nhấn khoá

Phương pháp xả: Qua 2 vị trí trả EA, EB

Van không yêu cầu bôi trơn

Hướng lắp đặt không hạn chế

Chu kỳ đóng ngắt van: 5 chu kỳ/giây

Lắp đặt:

Lắp dùng đế van manifold

Lắp độc lập với fitting khí

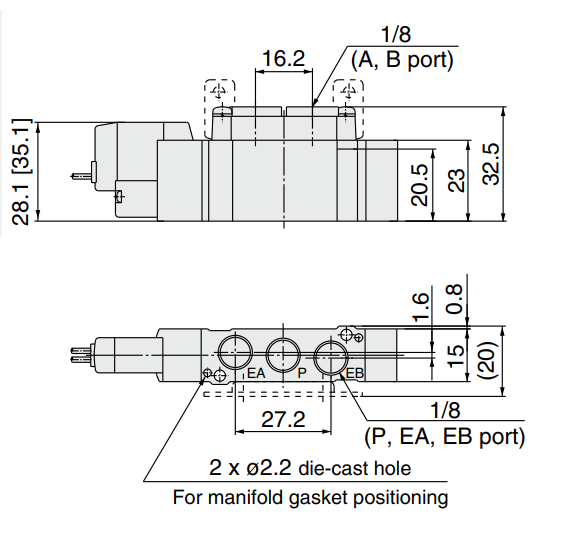

Kích thước van theo hình sau:
