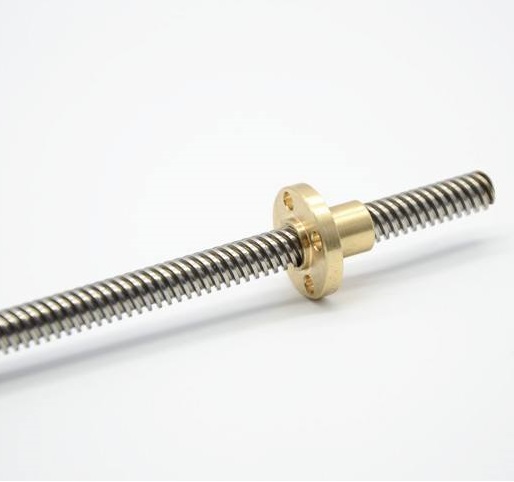

Trục Vít Me Ren Inox 304 TR8 10 12 16 20 22 24 25 28 30 36 40

Mô tả chi tiết: Trục Vít Me Ren Inox 304 TR8 – TR40

1. Cấu tạo:
Trục vít me ren hệ TR (Trapezoidal thread) được tiện ren theo dạng ren thang có góc 30°, thường được gia công từ thép không gỉ Inox 304. Bề mặt trục nhẵn, đều ren, có độ bóng và sai số thấp giúp truyền động êm ái và chính xác.

2. Vật liệu:

• Inox 304: Là loại thép không gỉ phổ biến với khả năng chống ăn mòn tốt, bền bỉ trong môi trường ẩm ướt hoặc có hóa chất nhẹ.

• Bề mặt được xử lý chống oxy hóa, đảm bảo độ bền và tính thẩm mỹ lâu dài.

3. Kích thước:

• Các kích thước ren phổ biến gồm: TR8, TR10, TR12, TR16, TR20, TR22, TR24, TR25, TR28, TR30, TR36, TR40

• Đường kính danh nghĩa từ 8mm đến 40mm, với bước ren tương ứng từ 1.5mm đến 7mm (tùy mã).

4. Ứng dụng:

• Sử dụng rộng rãi trong các hệ truyền động tuyến tính như: bàn nâng, máy CNC, máy in 3D, máy đóng gói, thiết bị tự động hóa, máy cơ khí.

• Kết hợp với đai ốc ren thang (thường bằng đồng hoặc nhựa POM) để tạo chuyển động tịnh tiến chính xác và ổn định.

5. Ưu điểm:

• Chống gỉ tốt: Nhờ inox 304, trục có khả năng hoạt động lâu dài trong môi trường ngoài trời hoặc nơi có độ ẩm cao.

• Tải trọng cao: Ren thang cho phép truyền lực tốt, phù hợp với các cơ cấu nâng/hạ hoặc vít tải.

• Gia công chính xác: Bề mặt trục đều, ren cắt chuẩn, giảm ma sát, hạn chế mài mòn đai ốc.

• Dễ dàng lắp đặt và thay thế: Có thể sử dụng với nhiều loại đai ốc tiêu chuẩn trên thị trường.

  Bảng thông số kỹ thuật

  Model	Hành Trình Dẫn Hướng (mm)	Đường Kính Vòng Mặt Bích (mm)	Chiều Rộng Mặt Cắt (mm)	Tổng Độ Dày (mm)	Độ Dày Mặt Bích (mm)	Lỗ Lắp Đặt (mm)	Khoảng Cách Lỗ Lắp (mm)	Trọng Lượng (kg)
  T10	2/4/8/10/12/14	32	16	19	4	3.8	24	0.05
  T12	2/3/4/8/10/12/14	36	18	24	5	3.8	27	0.05
  T14	3	38	20	24	5	4.5	29	0.07
  T16	3/4	40	22	28	5	4.5	32	0.07
  T18	4	44	26	32	5	4.5	35	0.11
  T20	4/8	48	28	32	5	4.5	38	0.11
  T22	–	50	28	36	5	5.5	41	0.17
  T24	4	53	31	40	6	5.5	42	0.19
  T25	5	53	31	40	6	5.5	42	0.19
  T28	5	58	34	43	7	7	47	0.23
  T30	6	62	38	43	7	7	50	0.25
  T32	–	62	38	43	7	7	50	0.28
  T36	6	70	45	54	12	9	58	0.52
  T40	6/8	80	52	58	14	9	66	0.83
