Bộ chuyển đổi USB to RS485 NAHA

USB to RS485 NAHA, Cho phép kết nối với cổng USB của máy tính để test nhanh các module sử dụng giao thức RS485

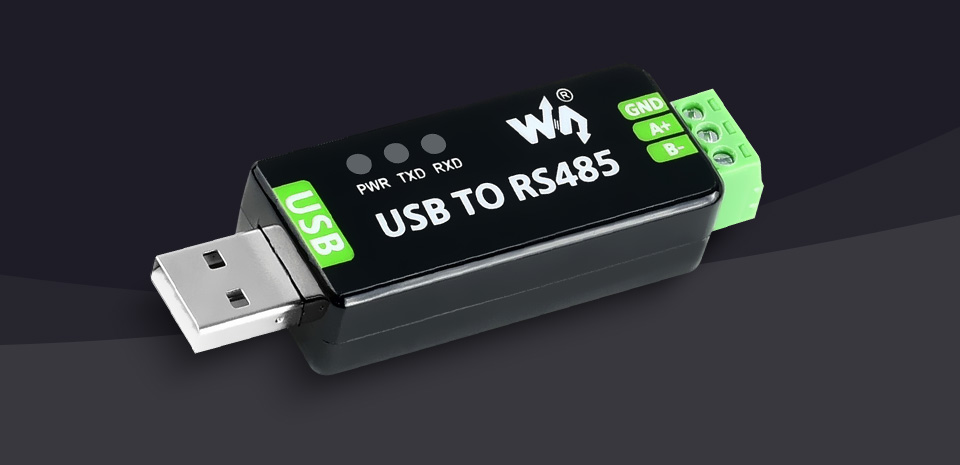

Đây là một bộ chuyển đổi USB to RS485 dùng cho công nghiệp với IC FT232RL. Thiết bị có tích hợp một số tính năng bảo vệ như chống sét, cầu chì tự phục hồi (resettable fuse), chống tĩnh điện (ESD protection) và diode TVS, v.v.

Module USB TO RS485 có kích thước nhỏ gọn, rất dễ sử dụng, cho phép tự động thu phát. Do khả năng giao tiếp nhanh, ổn định, tin cậy và an toàn, đây là một lựa chọn lý tưởng cho các thiết bị hoặc ứng dụng điều khiển công nghiệp có yêu cầu giao tiếp cao.

ĐẶC ĐIỂM, TÍNH NĂNG

+ Kết nối chuyển đổi USB to RS485

+ Thông qua IC  FT232RL, giúp giao tiếp nhanh, ổn định và đáng tin cậy, dễ dàng kết nối với nhiều hệ điều hành

+ Tích hợp sẵn trên mạch TVS (Transient Voltage Suppressor), triệt tiêu hiệu quả điện áp đột biến và điện áp tăng đột biến trong mạch, chống sét & chống tĩnh điện. (Onboard TVS (Transient Voltage Suppressor), effectively suppress surge voltage and transient spike voltage in the circuit, lightning-proof & anti-electrostatic.)

+ Các cầu chì bảo vệ và cầu chì tự phục hồi trên bo mạch, đảm bảo đầu ra ổn định, cung cấp cảnh báo quá dòng / quá điện áp, cải thiện khả năng chống sốc (Onboard self-recovery fuse and protection diodes, ensures the current/voltage stable outputs, provides over-current/over-voltage proof, improves shock resistance.)

+ 3 đèn LED để báo trạng thái nguồn và thu phát

THÔNG SỐ KỸ THUẬT

+ Loại sản phẩm: Module chuyển đổi dùng trong công nghiệp

+ Tốc độ truyền: 300-921600bps

+ Cổng máy chủ: USB

+ Cổng thiết bị: RS485

+ USB:

– Điện áp hoạt động: 5V

– Đầu nối: USB-A

– Bảo vệ: Cầu chì tự phục hồi 200mA, bảo vệ ESD

– Khoảng cách truyền: khoảng 5m

+ RS485:

– Đầu nối: đầu nối vít

– Chân: A +, B-, GND

– Điều khiển : điều khiển tự động phần cứng

– Bảo vệ: 600W chống sét và chống sét, bảo vệ 15KV ESD (có sẵn điện trở đầu cuối 120R trên bo mạch)

– Khoảng cách truyền: khoảng 1200m (tốc độ thấp)

– Chế độ truyền: point-to-multipoints (tối đa 32 nút, nên sử dụng Repeaters cho 16 nút trở lên), thuận tiện cho việc test mạng RS485

+ Đèn LED:

– PWR: đèn báo nguồn màu đỏ, sáng lên khi có kết nối USB và điện áp được phát hiện

– TXD: chỉ báo TX màu đỏ, sáng lên khi cổng USB gửi dữ liệu

– RXD: chỉ báo RX màu đỏ, sáng lên khi các cổng thiết bị gửi dữ liệu trở lại

+ Môi trường hoạt động:

– Nhiệt độ: -15oC ~ 70oC

– Độ ẩm: 5% rh ~ 95% rh

+ Hệ điều hành: Mac, Linux, Android, WinCE, Windows 10 / 8.1 / 8/7 / XP

CẤU TẠO BO MẠCH
